はじめに
基板関連のCADである「Eagle」ですが, 多機能ゆえに部品数が非常に多く, 趣味での自作で使うにあたり探すのに苦労します. そこで, この記事ではよく使う部品のパーツリストをまとめていきます.
Eagleの入手先 Cadsoft EAGLE > Downloads
概要
Eagleは「回路図」(Schematic)「実装図」(Board)の2つのモードがあります. 直接実装図を書くことも不可能ではありませんが, 不具合防止の観点などより回路図を先に作成してから実装図を作るべきと思います.
起動手順

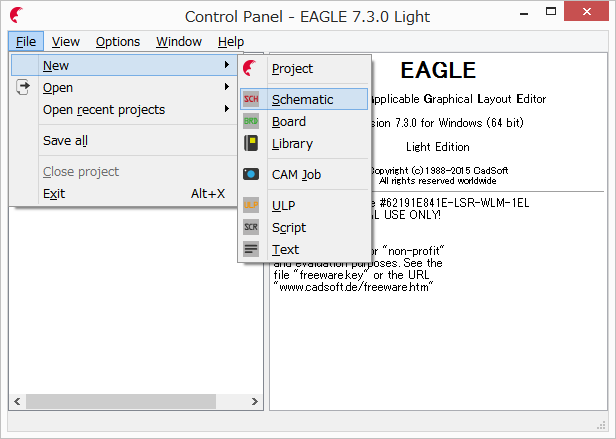

[File] - [New](Open) - [Schematic]
部品の配置方法
入力窓に"add" - Enter
部品を選択して[OK]
- 左クリック : その場で配置
- 右クリック : 回転
部品の移動等
以下の動作をさせたい場合は入力窓に以下のコマンドを入力する.
| move | 部品の移動 |
|---|---|
| copy | 部品の複製 |
| rotate | 部品の回転 |
| net | 配線 |
| delete | 削除 |
※コマンドは必ずしも最後まで入力する必要がない. (例:moveと入力せずmovと入力しても問題なし)
部品リスト

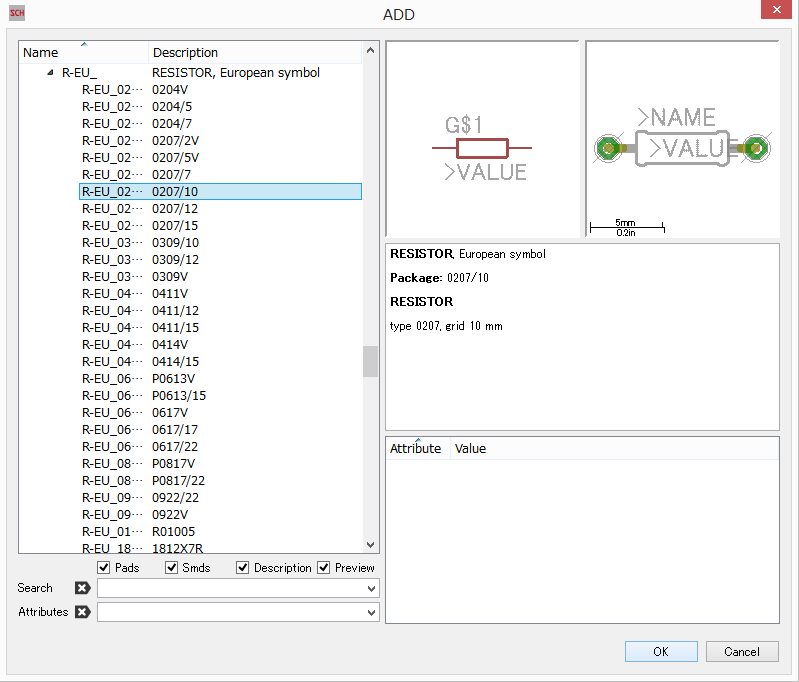

部品リストを以下に示します. [add]コマンド実行後に出てくる画面内のどこにどのパーツが入っているのかを記載します. なお, 紹介しているのは一例です. 実装図作成時は実際の部品等と原寸確認で行ってください.
抵抗

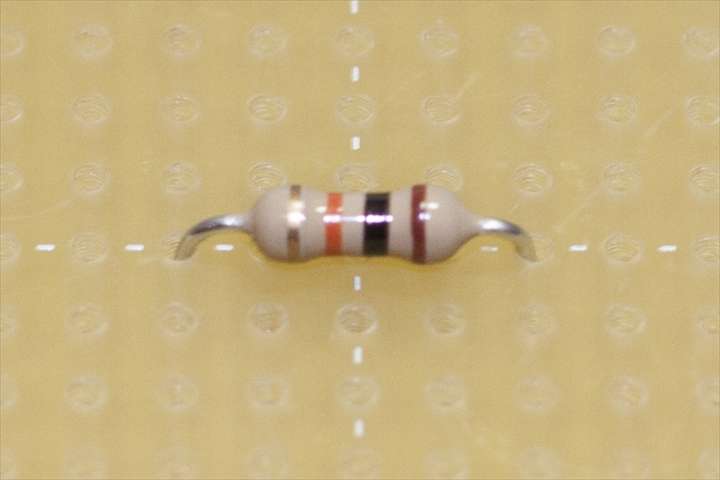

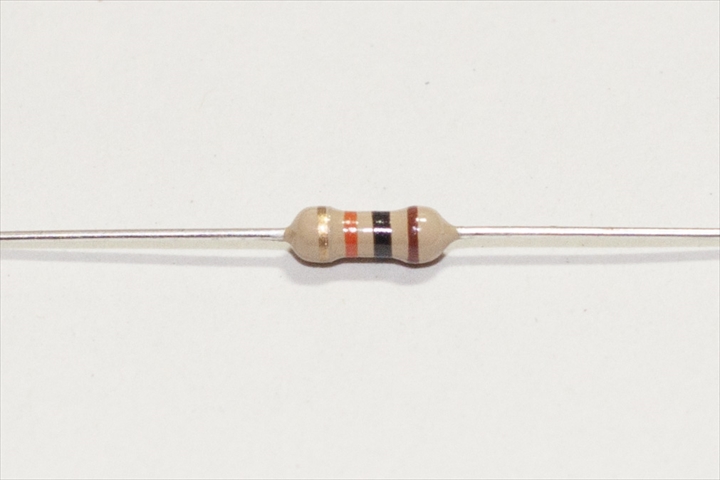

1/4W品抵抗. 足の間隔は400mil(約10mm)
| Library | Name | Description |
|---|---|---|
| rcl > R-EU | R-EU_0207/10 | 0207/10 |
コンデンサ

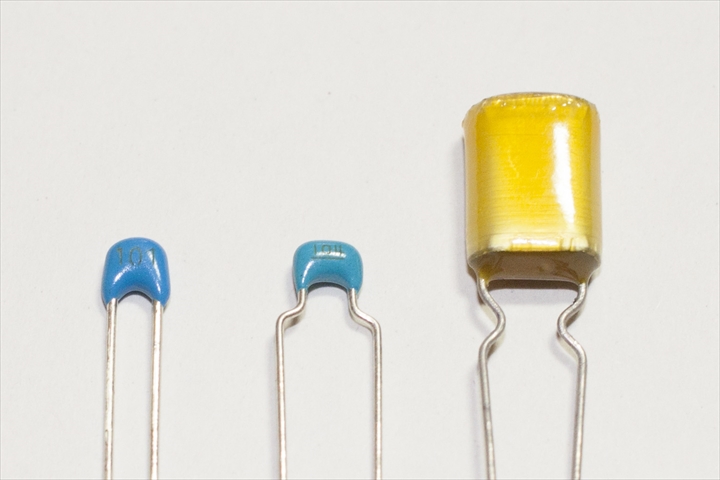

セラミック・フィルムコンデンサ

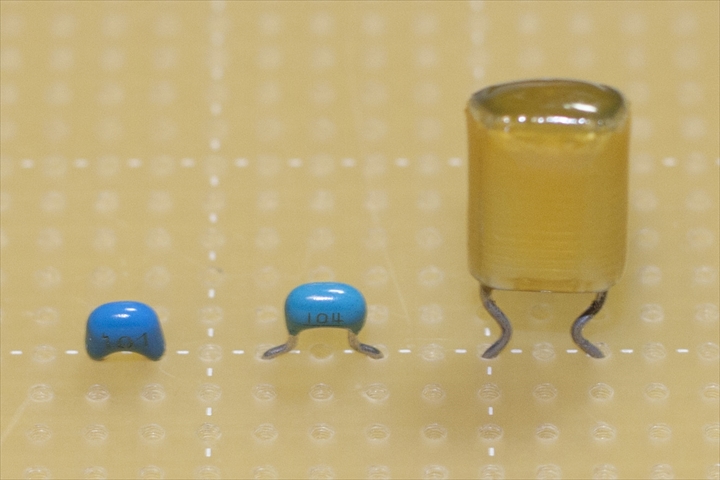

左から 100mil(約2.5mm)セラミック, 200mil(約5mm)セラミック, 200milフィルムコンデンサ
| Library | Name | Description |
|---|---|---|
| rcl > C-EU | C-EU025-024X044 | C025-024X044 |
| C-EU050-024X044 | C050-024X044 | |
| C-EU050-030X075 | C050-030X075 |
電界コンデンサ

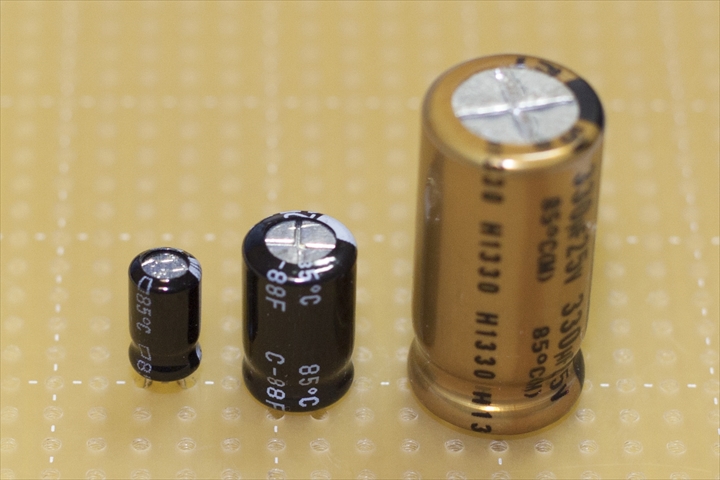

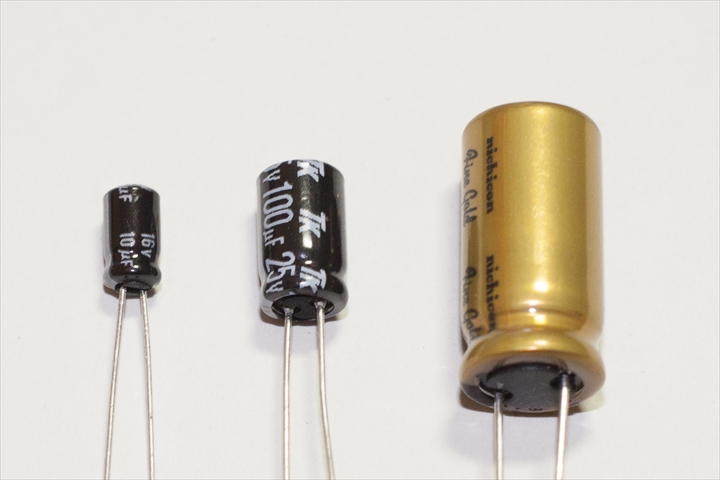

左から 100mil(約2.5mm)小型, 200mil(約5mm)中型, 200mil電解コンデンサ
| Library | Name | Description |
|---|---|---|
| rcl > CPOL-EU | CPOL-EUE2.5-5 | E2,5-5 |
| CPOL-EUE2.5-7 | E2,5-7 | |
| CPOL-EUE5-10.5 | E5-10.5 |
ダイオード

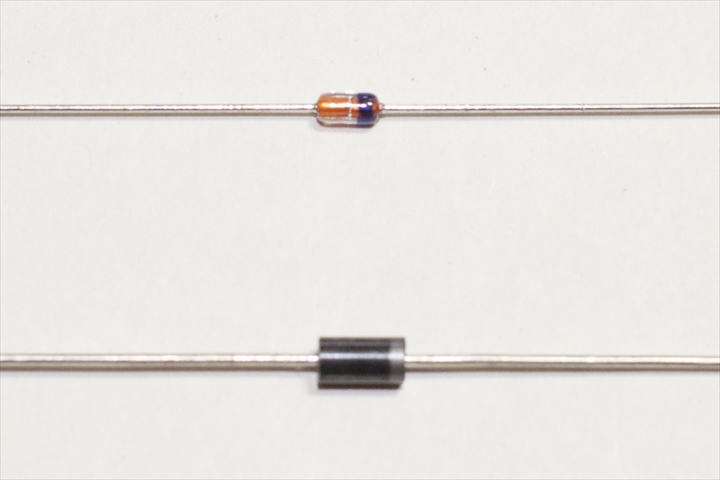

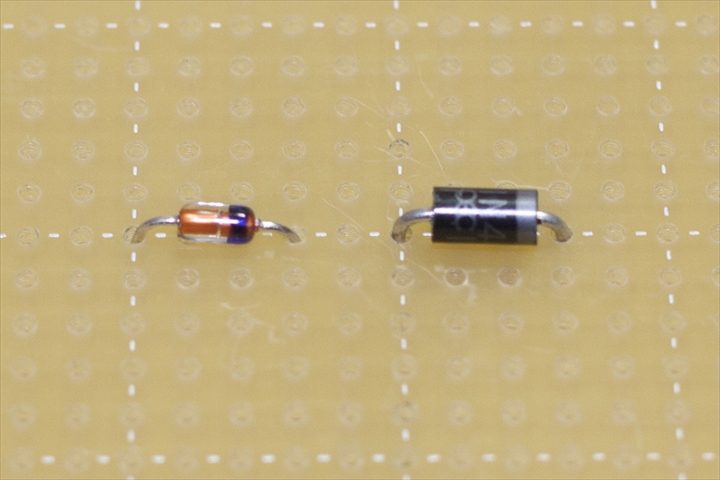

左から 1S2067A(1N4148と同等), 1N4007 ※どちらも足の間隔は300mil(約7.5mm)
| Library | Name | Description |
|---|---|---|
| diode > 1N4148 | 1N4148 | DO35-7 |
| diode > DIODE- | DIODE-DO07 | DO07 |
LED
丸型LED

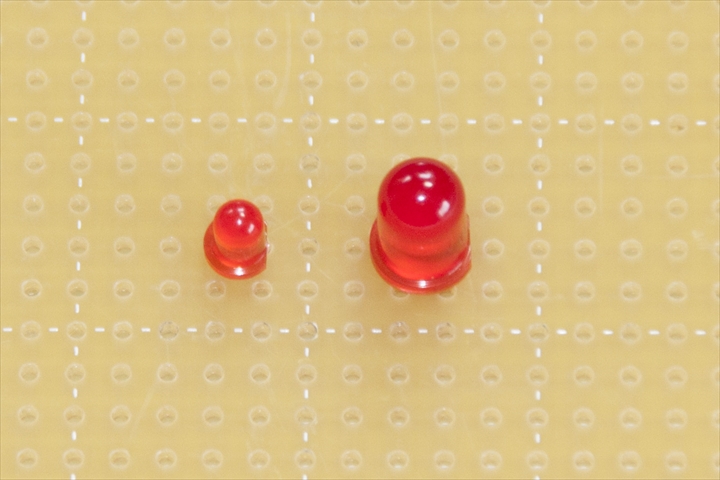

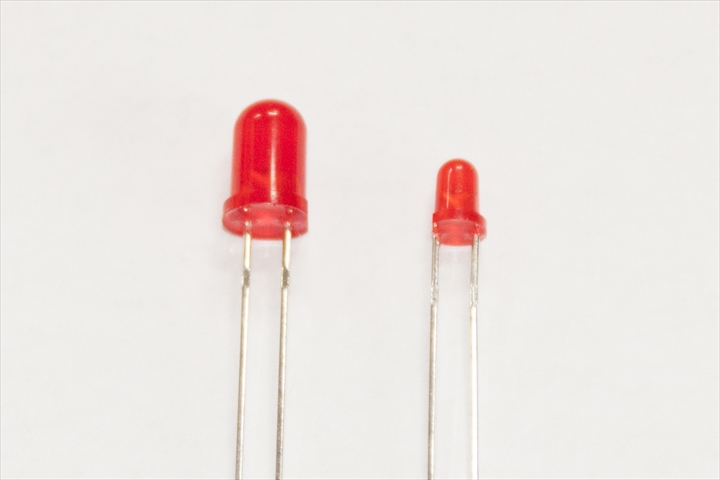

左から 3mmLED, 5mmLED
| Library | Name | Description |
|---|---|---|
| led > LED | LED3MM | LED3MM |
| LED5MM | LED5MM |
7セグメントLED
数字を表示できる7セグメントLEDです.
(画像準備中)画像はC-551(秋月電子販売)と同形状.
| Library | Name | Description | 備考 |
|---|---|---|---|
| display-hp | HD-H101 | LED DISPLAY | アノードコモンタイプ(A-551同等) |
| HD-H103 | カソードコモンタイプ(C-551同等) |
スイッチ
(画像準備中)左から タクトスイッチ(秋月電子 P-03647), トグルスイッチ(基板用3P)
| Library | Name | Description |
|---|---|---|
| switch-omron | 10-XX | OMRON SWITCH |
| switch | 320-916 | TOGGLE SWTCH |
トランジスタ

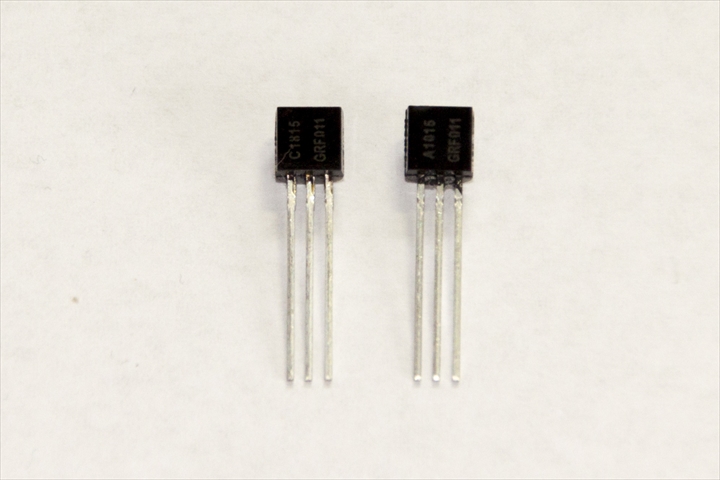

左から, 2SC1815 2SA1015
| Library | Name | Description |
|---|---|---|
| akihabara | 2SC1815 | 2SC1815 |
| 2SA1015 | 2SA1015 |
マイコン
Arduino関連
ATmegaシリーズ

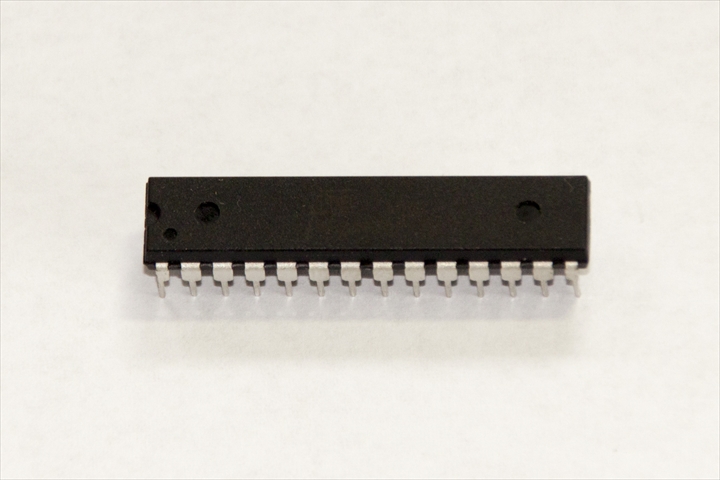

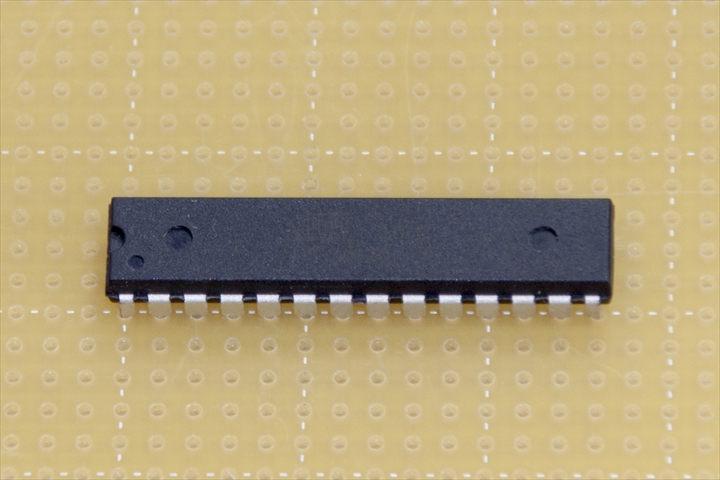

画像はATmega328P. ATmega168Pも同ピン配置です.
| Library | Name | Description |
|---|---|---|
| atmel > MEGA8 | sMEGA8-P | MICROCONTROLLER |

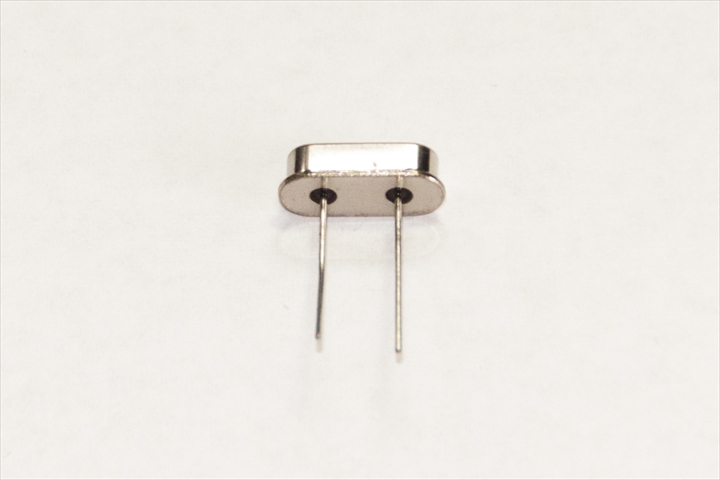

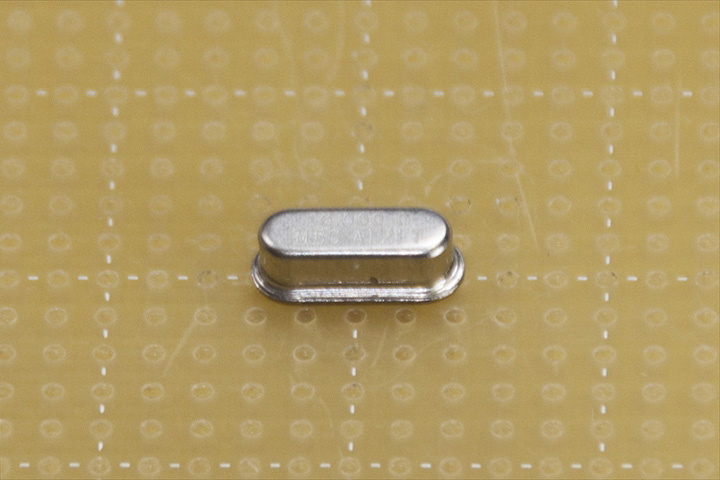

水晶振動子・クリスタル
| Library | Name | Description |
|---|---|---|
| crystal >> CRYSTAL | CRYSTALHC49S | HC49/S |

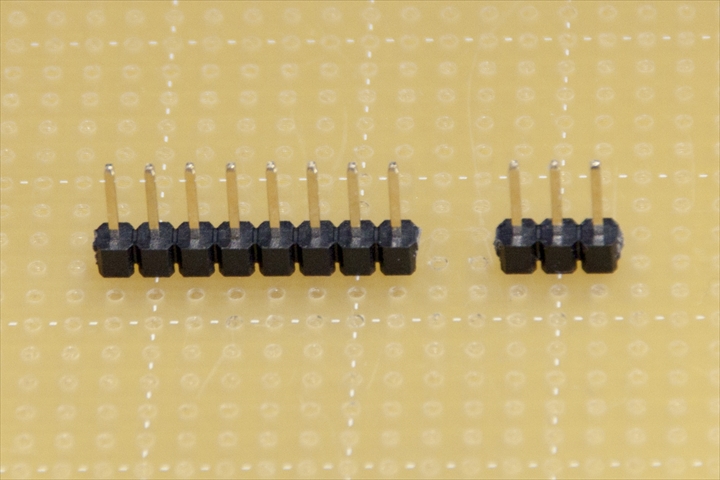

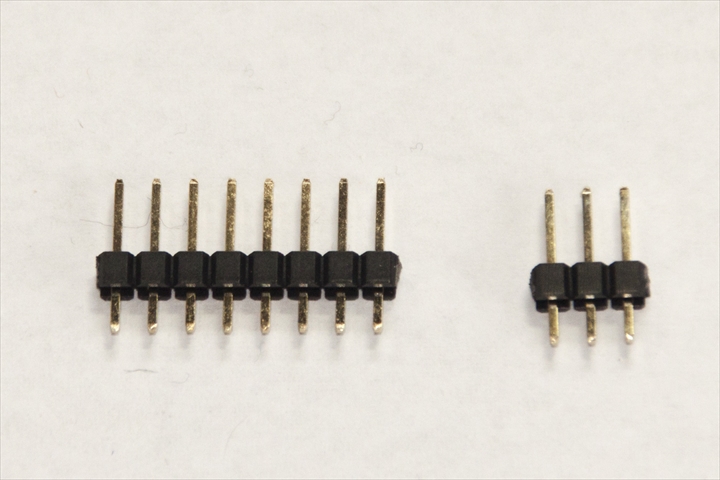

ピンヘッダ
長さがいろいろあります
| Library | Name | Description |
|---|---|---|
| pinhead | PINHD-... | PIN HEADER |
※順次更新予定
